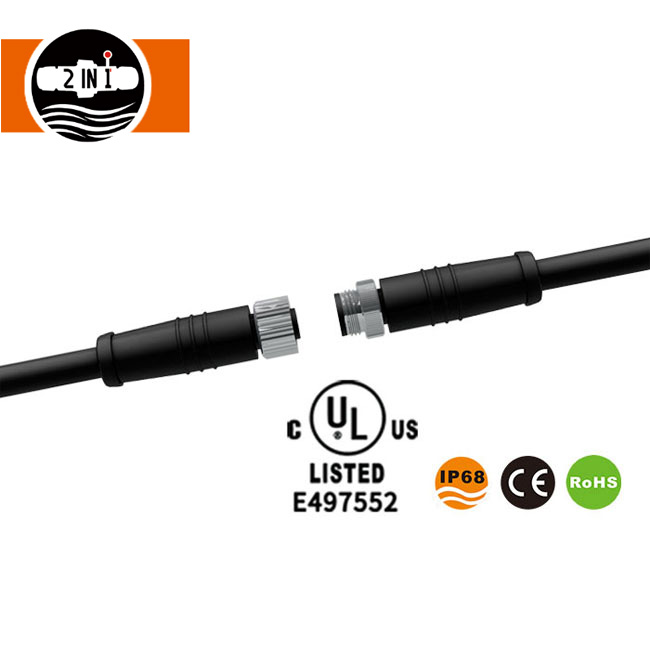

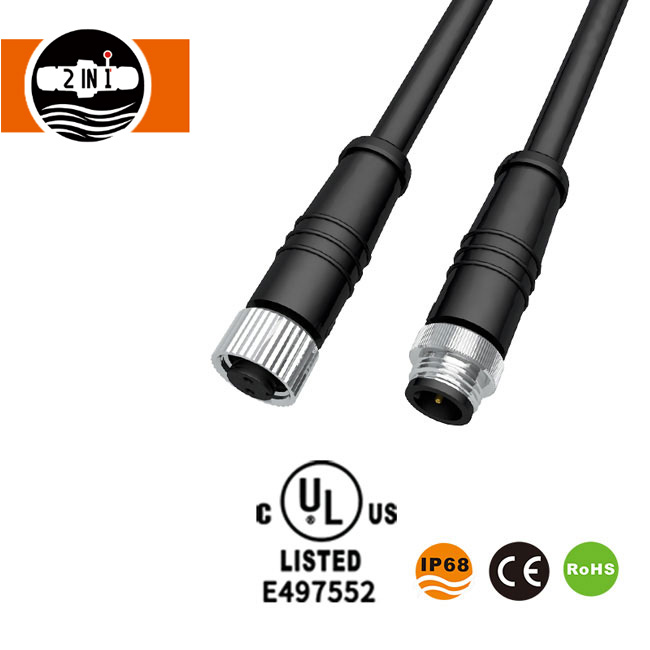

М12 водоотпорни конектор за електрични кабл

М12 водоотпорни конектор за електрични кабл је један од основних производа ХуаИи-ФаДа технологије, посебно дизајниран за различите сценарије електричног повезивања који захтевају хидроизолацију и отпорност на корозију. Балансира практичност и издржљивост, прилагођавајући се различитим сложеним условима рада. Производ има модуларни дизајн: горњи део има позлаћене контактне интерфејсе како би се обезбедио стабилан пренос струје и сигнала; средњи део има металну матицу за закључавање ради повећања чврстоће везе и спречавања одвајања изазваног вибрацијама; а доњи део има ПА66 најлонску шкољку са одличном отпорношћу на временске услове и заштитним перформансама. Ова три елемента раде заједно како би осигурали стабилан рад М12 водоотпорног конектора за електрични кабл чак иу тешким окружењима. Увек смо оријентисани на купца, оптимизујемо структуру производа и побољшавамо перформансе производа како бисмо овај М12 водоотпорни електрични кабловски конектор учинили прилагодљивим стварним потребама примене више индустрија и смањили ризик од неуспеха везе за наше купце.

Параметар М12 водоотпорног конектора за електрични кабл

Анализа структуре производа

Горњи део: позлаћени контактни интерфејс

Горњи део М12 водоотпорног конектора за електрични кабл је контактна површина језгра, направљена од позлаћеног месинга. Уједначено и густо позлаћење ефикасно изолује конектор од корозивних супстанци као што су ваздух и влага, спречавајући оксидацију и рђу, и осигуравајући континуитет и стабилност преноса струје и сигнала. Дизајн контаката је у складу са индустријским стандардима, обезбеђујући глатко уметање и уклањање и чврст контакт. Ово ефикасно смањује отпор контакта и губитак сигнала, чинећи га погодним за нисконапонске и струјне захтеве преноса и идеалним за индустријске сценарије са високим захтевима за стабилност сигнала.

Средњи део: метална матица за закључавање

Производ има металну матицу у средњем делу, израђену од легуре високе чврстоће и прецизно обрађену. Навоји су чисти и правилни, а сила закључавања је умерена. Омогућава закључавање ротације за 360°, обезбеђујући сигурну и поуздану везу између конектора и опреме/каблова, ефикасно спречавајући отпуштање или одвајање услед вибрација опреме или спољашњих утицаја. Површина металне матице је обрађена антикорозивним премазом, што јој омогућава да издржи тешка окружења као што су влага и прашина, продужавајући укупан век трајања М12 водоотпорног конектора за електрични кабл.

Доњи део: ПА66 најлонско кућиште

Доњи део водоотпорног конектора за електрични кабл М12 је структура кућишта, направљена од висококвалитетног ПА66 најлонског материјала, који испуњава 94-ВО стандард за успоравање пламена и поседује одличне карактеристике отпорности на ватру, временске услове и ударце. Кућиште има ригорозни дизајн заптивања, опремљен наменским силиконским водоотпорним прстеном, који има ИП67 или вишу оцену водоотпорности, ефикасно спречава улазак прашине, влаге и уља у конектор и штити унутрашње контакте и ожичење од оштећења. Истовремено, ПА66 најлонски материјал такође поседује добру отпорност на ниске температуре, одржавајући структурну стабилност чак и у екстремно ниским температурама од -40℃, без да постане крт или деформисан.

Карактеристике производа

1. Поуздане перформансе отпорне на воду и прашину

М12 водоотпорни електрични кабловски конектор испуњава стандард ИП67 водоотпорне перформансе и отпорност на прашину, са неким моделима који се могу надоградити на ИП68. Ефикасно спречава продор прашине и краткотрајно урањање у воду, што га чини погодним за спољашње, влажно и прашњаво окружење, пружајући свеобухватну заштиту за електричне прикључке. Имајте на уму да треба избегавати продужено урањање у воду како бисте спречили утицај на његове заштитне перформансе.

2. Врхунски материјал и отпорност на корозију

Контакти су од позлаћеног месинга, шкољка је од ПА66 најлона, а навртка је од метала. Ова три материјала раде заједно како би побољшали отпорност производа на корозију, отпорност на уље и отпорност на ударце. Производ је прошао ригорозно испитивање у сланом спреју (без корозије након 48 сати тестирања неутралног сланог спреја), што га чини погодним за различите хемијске медије у индустријским окружењима и продужава његов радни век.

3. Више опција пинова и широка компатибилност

Нуди више пинова, укључујући 2-пинске, 3-пинске, 4-пинске, 5-пинске, 8-пинске, 2+2-пинске, 2+3-пинске и 2+4-пинске, омогућавајући флексибилан избор на основу потреба корисника за повезивањем. Прилагођава се различитим сценаријима преноса снаге и сигнала и компатибилан је са различитим уређајима као што су ЛЕД осветљење, сензори и актуатори.

4. Погодна инсталација и сигурна веза

Подржава монтажу на задњем панелу, поједностављујући процес инсталације без потребе за сложеним алатима или специјализованим вештинама, чиме се побољшава ефикасност инсталације. Дизајн централне металне матице за закључавање обезбеђује глатко уметање и уклањање, отпоран је на ударце и не отпушта, погодан за сценарије индустријске аутоматизације са честим вибрацијама.

5. Пренос сигнала са малим губицима

Позлаћени контакти имају низак отпор контакта (≤10мΩ) и висок отпор изолације (≥100МΩ), ефикасно смањујући губитке струје и преноса сигнала, обезбеђујући стабилан пренос сигнала без сметњи и прилагођавајући се сценаријима високе прецизности као што су индустријске магистрале и пренос сигнала сензора.

Техничке предности

1. Прецизан процес производње

Поседујемо професионалне радионице за обраду калупа, бризгање и обраду хардвера, користећи високо прецизну производну опрему као што су машине за вертикално бризгање и ЦНЦ машине за глодање за прецизну обраду сваке компоненте М12 водоотпорног конектора за електрични кабл. Ово обезбеђује тачне димензије, уредну структуру, глатко уметање и уклањање и снажну прилагодљивост. Сви производи пролазе 100% пуну инспекцију (не узорковање серије) како би се спречило да неквалификовани производи напусте фабрику.

2. Стандардизован и компатибилан дизајн

М12 водоотпорни конектор за електрични кабл је дизајниран у складу са међународним стандардом ИЕЦ-61076-2-101, који поседује одличну заменљивост и компатибилност уназад. Компатибилан је са другим маркама М12 конектора исте спецификације и кодирања, смањујући трошкове замене и ризике прилагођавања за купце. Производ подржава више метода кодирања, укључујући А кодирање, омогућавајући флексибилну конфигурацију према различитим сценаријима примене.

3. Прилагођена техничка подршка

Имамо независни тим за истраживање и развој са великим искуством у прилагођавању водоотпорних конектора. Можемо да пружимо услуге прилагођавања ОЕМ/ОДМ-а на основу специфичних потреба купаца, укључујући персонализовано прилагођавање конфигурација пинова, боја шкољке, дужине каблова, водоотпорних оцена итд., како бисмо испунили посебне захтеве за повезивање различитих индустрија и опреме.

4. Строги систем контроле квалитета

Успоставили смо систем контроле квалитета који је у складу са стандардима ИСО9001:2008. Од набавке сировина и обраде производње до испоруке готовог производа, сваки корак је строго контролисан од стране професионалних инспектора квалитета. Све сировине су одабране од еколошки прихватљивих материјала усклађених са РоХС и УЛ, обезбеђујући да наши производи нису токсични, еколошки прихватљиви и испуњавају еколошке захтеве многих земаља и региона широм света.

Детаљи о производу М12 водоотпорног конектора за електрични кабл

веза:

Сценарији апликација

1. ЛЕД осветљење

Широко се користи у разним ЛЕД расветним производима као што су ЛЕД траке, ЛЕД лампе за прање зидова, ЛЕД светла у земљи, ЛЕД светла за ужад, светла ЛЕД траке, светла за завесе и трепћућа светла. Обезбеђује стабилне водоотпорне везе за опрему за осветљење, прилагођавајући се различитим сценаријима осветљења, укључујући спољашња и унутрашња влажна окружења, обезбеђујући нормалан рад опреме за осветљење.

2. Индустријска аутоматизација

Лако се повезује на близине, уређаје за праћење протока, компоненте сабирнице поља, сензорске уређаје и актуаторске уређаје. Погодан за фабричку аутоматизацију, роботику и механичку опрему, одржава стабилан пренос сигнала и струје у тешким индустријским окружењима, побољшавајући поузданост опреме.

3. Нова енергија и комуникација

Прилагођено новој енергетској опреми као што су соларни фотонапонски модули и инвертори, као и 5Г комуникациона опрема и еколошки прихватљива електрична возила. Поседује одличну отпорност на временске услове и перформансе против сметњи, прилагођавајући се сложеним условима спољашње средине и обезбеђујући стабилан рад опреме.

4. Остала поља

Такође применљиво на медицинске уређаје, поморску опрему и механичку опрему, пружајући одговарајућа решења за повезивање за различите уређаје који захтевају водоотпорне, отпорне на корозију и високо стабилне везе.

ФАК

П1: Која је водоотпорна оцена М12 водоотпорног конектора за електрични кабл?

А1: Стандардни модел има водоотпорну оцену ИП67, ефикасно спречава продор прашине и краткотрајно урањање у воду. Такође нудимо прилагођену опцију ИП68 рејтинга, која се може надоградити према потребама купаца, погодна за сценарије са вишим захтевима водоотпорности.

П2: Које конфигурације пинова подржава производ? Да ли се специјалне игле могу прилагодити?

А2: Стандардне конфигурације пинова укључују 2-пинске, 3-пинске, 4-пинске, 5-пинске, 8-пинске, 2+2-пинске, 2+3-пинске и 2+4-пинске. ОЕМ/ОДМ прилагођавање је подржано; посебне конфигурације и распоред пинова могу се прилагодити према специфичним потребама купаца.

П3: Колики је животни век производа? Да ли постоји гаранција квалитета?

А3: Механички животни век производа је ≥3000 циклуса парења. Под нормалном употребом, његов животни век може достићи више од 3 године. Нудимо 3 године гаранције квалитета. У гарантном року, ми ћемо обезбедити бесплатне услуге поправке или замене за проблеме са квалитетом узроковане оштећењем које није проузроковао човек.

П4: Могу ли се дати узорци? П4: Које је време испоруке узорка?

А4: Доступни су бесплатни узорци, са 3 узорка по моделу. Време испоруке узорка је 3-5 радних дана. За прилагођене узорке, време испоруке ће бити продужено у зависности од сложености прилагођавања.

П5: Које је време испоруке поруџбине? Да ли подржавате масовне куповине?

А5: Стандардно време испоруке поруџбине је 2-3 недеље. Групне поруџбине се могу прилагодити према количини поруџбине и распореду производње. Подржавамо масовне куповине које нуде конкурентније цене. За детаље консултујте наш продајни тим.

П6: Да ли производ испуњава захтеве заштите животне средине?

А6: Да, наш М12 водоотпорни конектор за електрични кабл користи еколошки прихватљиве сировине у складу са РоХС. Производни процес прати еколошке захтеве, а производ је нетоксичан и безопасан, у складу са еколошким прописима у многим земљама и регионима широм света.
